| 品牌：航电科技 | 加工定制：是 | 测量范围：漏电监测 |
| 测量精度：0.5级 | 额定电压：380~660V | 输出信号：4~20Ma |
| 电源：AC/DC85-265V | 重量：2.5kg | 数量：99 |
| 封装：纸箱泡沫棉封装 | 批号：智能无功补偿控制器 | QQ：1503276063 |
| 可售卖地：全国 | 类型：智能无功补偿控制 | 型号：AT-DKG-M-3F11G/D |
AT-DKG-M-3F11G/D智能无功补偿控制器
◆产品选型：AT-DKG、AT-DKG-M、AT-DKG-H、AT-DKG-M-3F11G/D、AT-DKG-M-3F11G/J、AT-DKG-H-3F11G/D、AT-DKG-H-3F11G/J
AT-FHK系列机电一体化复合开关
AT-FHK-220/60-△
AT-FHK-220/60-Y
AT28DP-1H单相智能电能表、AT28DP-3H三相智能电能表、AT28E-IC型IC卡预付费电能表、AT28DP-3X-H三相集中式智能电能表、AT28E-IC3型三相电子式预付费电能表、AT100数据采集器、
DKG-M智能无功功率补偿控制器、DKG-15H智能综合补偿控制器、AT-DXS-Q户内高压带电显示装置、AT-DXS-T高压带电显示器
1、概述
1.产品简介
◆ AT-DKG系列智能无功补偿混合控制器和AT-FHK系列智能复合开关完全满足自动过零投切、分相补偿的要求，适应于静态补偿和动态补偿。
◆ AT-DKG系列智能无功补偿控制器同时取样三相电压、三相电流信号，提供多种共补+分补补偿方案和多种投切编码方案。
◆ 采用基波功率因数和基波无功功率等电参数作为控制电容器组投切的判断依据，投切稳定，无投切振荡，对电压谐波和电流谐波干扰不敏感。
◆ AT-DKG系列智能无功补偿控制器采用交流采样，现场监测电力系统的各种运行参数，集数据采集、通讯、无功补偿等功能于一体，适用于交流50Hz、0.4kV低压配电系统的监测、分析及无功补偿控制。
2.命名意义
3.功能特点
◆ 采用三相电容△+单相电容Y接法，三相均需补偿时，三相电容优先投入，某相需补偿时投入相应的单相电容;
◆ 使用一里一外双“看门狗”,应用空闲模式和数据多重备份技术,控制器具有极高的抗干扰技术;
◆ 具有自动运行和手动运行两种工作方式;
◆ 可设置目标功率因数、投切延时时间、共补输出回路数、分补输出回路数、共补电容器组输出编码、分补电容器组输出编码、第壹只共补电容器组容量、第壹只分补电容器组容量、
电流互感器倍率、过压门限、欠压门限等参数;
◆ 设置参数掉电不丢失。
4.主要技术参数
◆ 额定工作电压:AC220V±20%;
◆ 额定工作频率:45～55Hz;
◆ 输出回路:共补20路；
共补+分补（△+ Y）：2+3×6，5+3×5，8+3×4，11+3×3，14+3×2，17+3×1；
◆ 电容器组输出编码：循环投切
1：1：1：1：1 1
1：2：2：2：2 2
1：2：4：4：4 4
1：2：4：8：8 8
1：1：2：2：2 2
1：1：2：4：4 4
1：1：2：4：8 8等共十二种；
◆ 额定工作电流:***；
◆ 灵敏度:50 mA；
◆ 电流输入阻抗<0.1Ω;
◆ 静态补偿继电器触点容量:每路***,AC250V；
◆ 动态补偿直流输出容量:每路DC12V, 50mA；
◆ 安装方式:嵌入式；
◆ 开孔尺寸：113×113；
◆ 防护等级:IP40；
◆ 整机功耗:<4VA。
5.使用环境条件
◆ 海拨高度不高于2500m;
◆ 环境温度:-20℃～50℃;
◆ 空气湿度在40℃时不超过50%,20℃时不超过90%;
◆ 周围环境无腐蚀性气体、无导电尘埃、无易燃易爆的介质存在;
◆ 安装地点无剧烈震荡.
6.外型尺寸

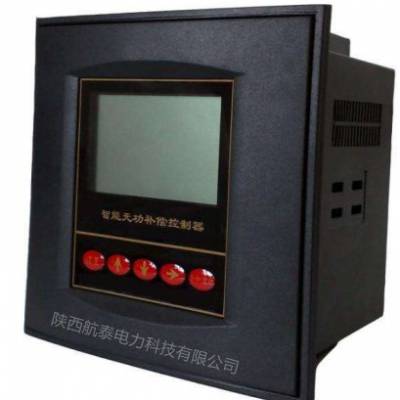

AT-DKG-M-3F11G/D智能无功补偿控制器
