CWS-12L-R温度在线监测系统装置详细介绍
CWS-12L-R温度在线监测系统装置
CWS-L、CWS-11L-R、CWS-12L-R、CWS-21L-R、CWS-22L-R、CWS-33L-R、CWS-34L-R、CWS-32L-R、CWS-11L-I、CWS-12L-I、CWS-21L-I、CWS-22L-I、CWS-33L-I、CWS-34L-I、CWS-32L-I
一、概述
高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题而无法使用。我公司自主开发设计的无线式温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。
无线式温度监测系统具有极高的可靠性和安全性，且价格相对低廉，可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。
二、无线测温系统结构2.1 无线测温系统结构图
2.2无线温度传感器
无线温度传感器用于测量高压带电物体表面或接点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调理放大、逻辑控制电路、无线调制接口等组成（如下图所示）。传感器将采集到的温度信号通过无线网络发送到无线式温度监测仪。
无线温度传感器原理结构图
|
无线传感器外形图
主要功能：
主要功能
| 功能介绍
|
温度检测功能
| 实时检测被测部位的当前温度
|
供电电压自检功能
| 实时检测传感器自身的供电电压值
|
所检测到的数据全部通过无线上传到接收主机
| |
技术参数：
无线温度传感器技术参数
| |
温度测量范围
| -25～+200℃
|
测量分辨率
| 0.1℃
|
测量精度
| ±1℃（0~75℃）,±2℃（-20~150℃）
|
温度采样频率
| 默认10秒
|
无线频率
| 2.4GHz/433MHz
|
射频标准
| IEEE802.15.4
|
无线传输距离
| ≤20米/2.4GHz,≤40米/433MHz（空旷地）
|
供电方式
| 感应取电
|
启动电流
| ≤10A
|
表带材料
| ***硅胶
|
安装方式
| 捆绑式
|
外形尺寸
| 主体尺寸：46mm*35mm*21mm，表带总长：380mm
|

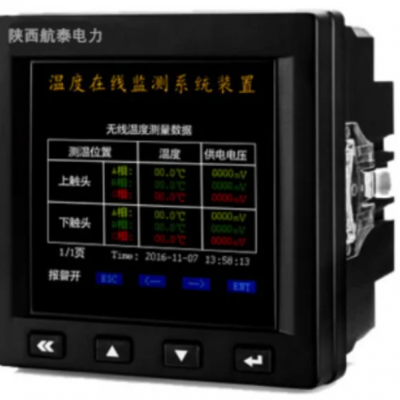

2.3无线测温主机
无线测温主机是一款集温度传感器工作状态的监测、现场温度显示，报警提示和输出，事件记录及数据记录于一体的现场温度监测仪，并可修改现场无线温度传感器的地址等参数。
CWS-12L-R温度在线监测系统装置
